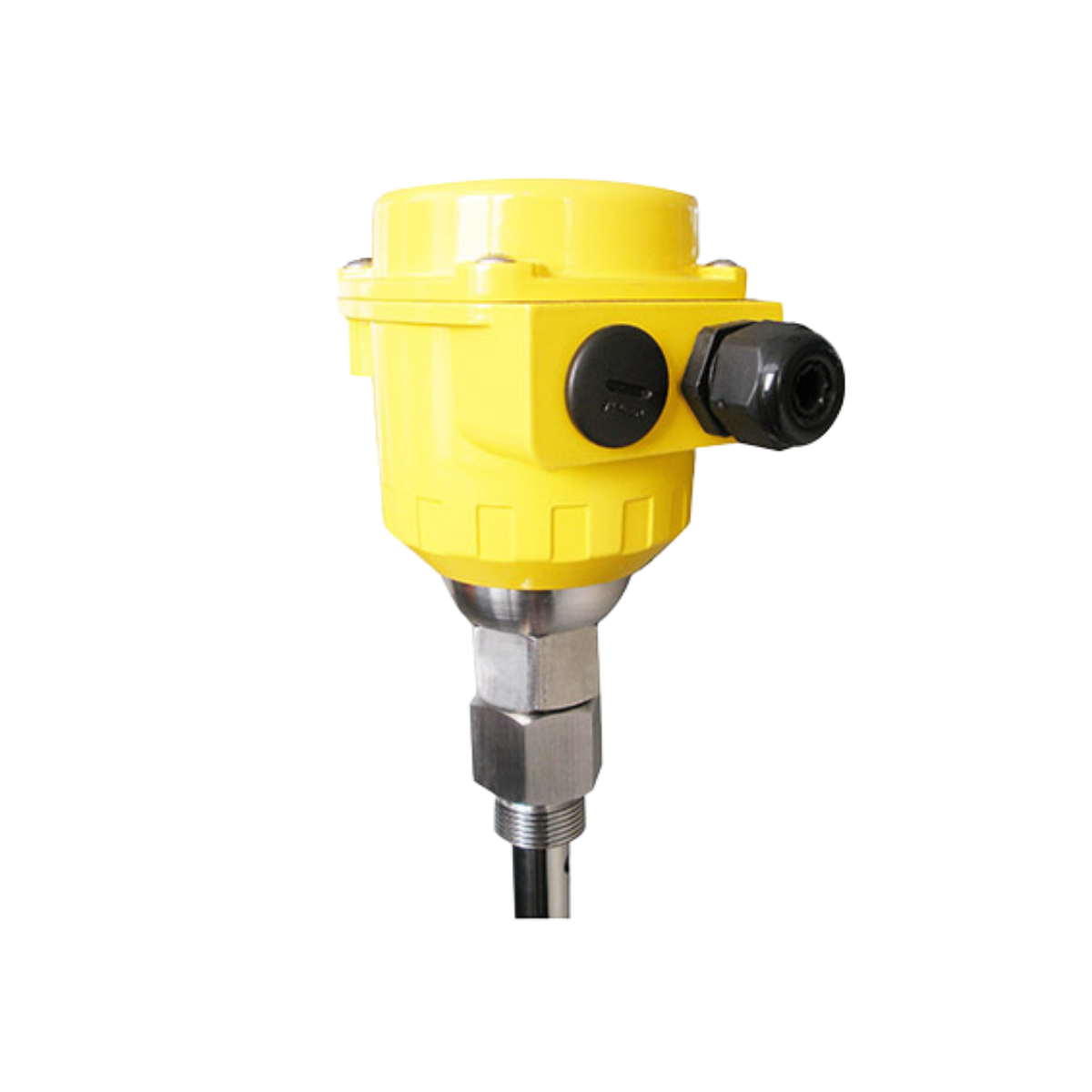

Sensor de Nivel de Onda Guiada RB (Radar TDR)

Es un instrumento de medición continua de nivel que envía pulsos electromagnéticos de alta frecuencia a lo largo de una sonda sumergida en el líquido. Al llegar a la superficie del producto, el cambio de constante dieléctrica refleja parte del pulso; el tiempo que tarda el eco en regresar es proporcional a la distancia y el equipo lo convierte en nivel.

También se le conoce como radar de onda guiada, radar guiado o sensor TDR, por la técnica de reflectometría en el dominio del tiempo que utiliza.

El ultrasónico mide sin contacto con ondas de sonido que viajan por el aire del tanque, mientras que el de onda guiada conduce un pulso electromagnético a través de una sonda en contacto con el producto. Esa diferencia define cuándo usar cada uno:

• Onda guiada: inmune a espuma, vapor, turbulencia, temperatura y densidad. Funciona en tanques presurizados y con líquidos de baja constante dieléctrica. Precisión ±3 mm.
• Ultrasónico: sin contacto y de menor costo, ideal para tanques atmosféricos con líquidos limpios y superficie tranquila. La espuma y el vapor lo afectan.

Si su tanque es atmosférico y el líquido está en calma, el sensor ultrasónico VS0001 resuelve la aplicación a menor costo.

No. Como el pulso viaja guiado por la sonda y no se dispersa en el espacio libre del tanque, la espuma superficial, el vapor abundante y las olas no impiden la medición. Tampoco le afectan los cambios de temperatura ni de densidad del producto. Es precisamente la razón principal para elegir esta tecnología sobre una ultrasónica.

Agua y aguas residuales, químicos, ácidos y bases, solventes, aceites, combustibles e hidrocarburos, y líquidos de la industria de alimentos y bebidas. El requisito es la constante dieléctrica del producto: mayor a 1,8 con sonda de varilla o de cable, y mayor a 1,4 con sonda coaxial, lo que le permite medir productos de baja constante dieléctrica donde un radar de espacio libre tiene dificultades.

La sonda se suministra en acero inoxidable AISI 316 o en Teflón según la compatibilidad química del proceso.

Depende de la altura del tanque, del líquido y de los obstáculos internos:

• Varilla simple (hasta 3.000 mm): la opción estándar para tanques de altura moderada con líquidos acuosos o químicos.
• Coaxial (hasta 6.000 mm): máxima inmunidad a interferencias y menor constante dieléctrica admisible. Indicada con agitadores, tuberías internas o paredes cercanas, y para aceites e hidrocarburos.
• Cable (hasta 20.000 mm): la única viable en tanques y silos altos, por encima de 6 m.

Sí. La serie RB trabaja con presión de proceso de -1 a 40 bar y temperatura del medio de -40 a +150 °C, con temperatura ambiente de -25 a +80 °C. Esto la habilita para tanques cerrados, tanques de condensado y procesos donde un sensor ultrasónico no es aplicable.

La salida 4-20 mA se conecta a una entrada analógica de PLC, a un indicador de panel o a un controlador de proceso: 4 mA corresponde al nivel mínimo del rango configurado y 20 mA al máximo, con resistencia de carga total menor a 500 ohmios. Además soporta protocolo HART para configuración y diagnóstico digital sobre el mismo par de hilos.

La salida digital PNP NO/NC funciona en paralelo como punto de conmutación programable, de modo que el mismo instrumento entrega la medición continua y una alarma de nivel alto o bajo, o la protección contra trabajo en seco de una bomba, sin necesidad de un interruptor adicional.

Mediante los DIP switch del panel frontal se ajustan el valor inferior del rango (4 mA), el valor superior (20 mA), el tiempo de respuesta, los umbrales y el modo de la salida de conmutación, la supresión de ecos parásitos, las zonas muertas y el tipo de sonda instalada. La medición automática de la longitud de la sonda y el reinicio a configuración de fábrica también se hacen desde el panel.

Para configuración y diagnóstico remoto se ofrece el módulo HART referencia UP0002.

En posición vertical en la parte superior del tanque, con conexión roscada o brida. Debe instalarse fuera de la zona de llenado, a más de 100 mm de la pared cuando hay adherencias, a más de 300 mm de cualquier equipo interno, y con una distancia mínima al fondo de 100 mm para sonda de varilla o 150 mm para sonda de cable. La boquilla de montaje debe tener más de 50 mm de diámetro y menos de 300 mm de altura.

En tanques plásticos se requiere tubo metálico de al menos DN50 / 2″, y en instalación exterior se recomienda una cubierta de sombra.

Muy poco. Al no tener partes móviles, el único punto de atención es la limpieza de la sonda: acumulaciones pequeñas no afectan la medición, pero adherencias importantes o cristalizaciones en procesos agresivos reducen el rango útil y conviene limpiar la sonda periódicamente. El módulo electrónico puede reemplazarse sin abrir el proceso.

Indíquenos la altura del tanque y el rango de nivel a medir, el líquido y su constante dieléctrica, la presión y temperatura de proceso, la conexión disponible en el tanque y el sistema al que conectará la señal. Con esos datos definimos el tipo de sonda, la longitud y el material, le confirmamos el código de referencia exacto de la serie RB y le enviamos la cotización.

Estos equipos se suministran bajo pedido de importación; la asesoría técnica de selección hace parte de la cotización.
