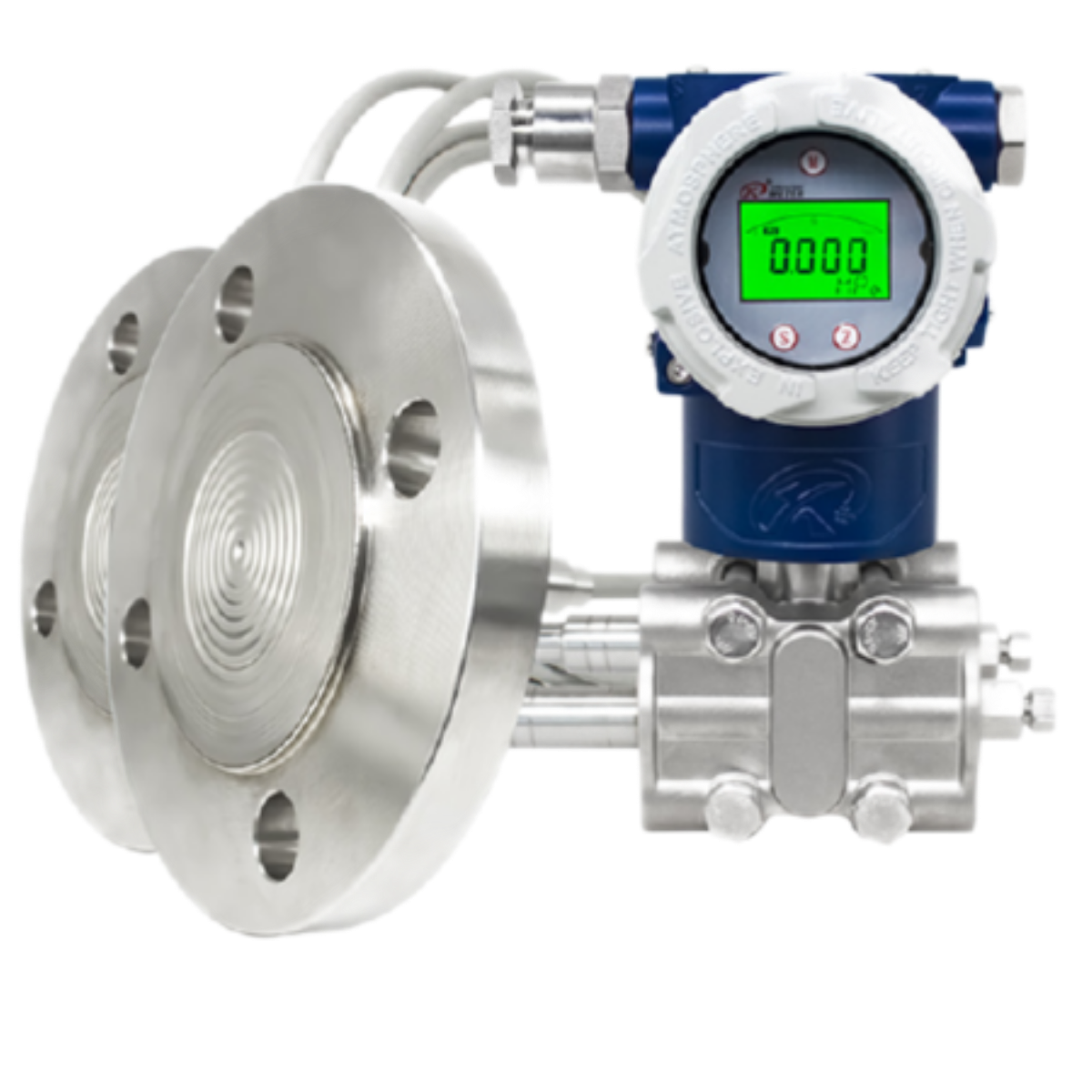

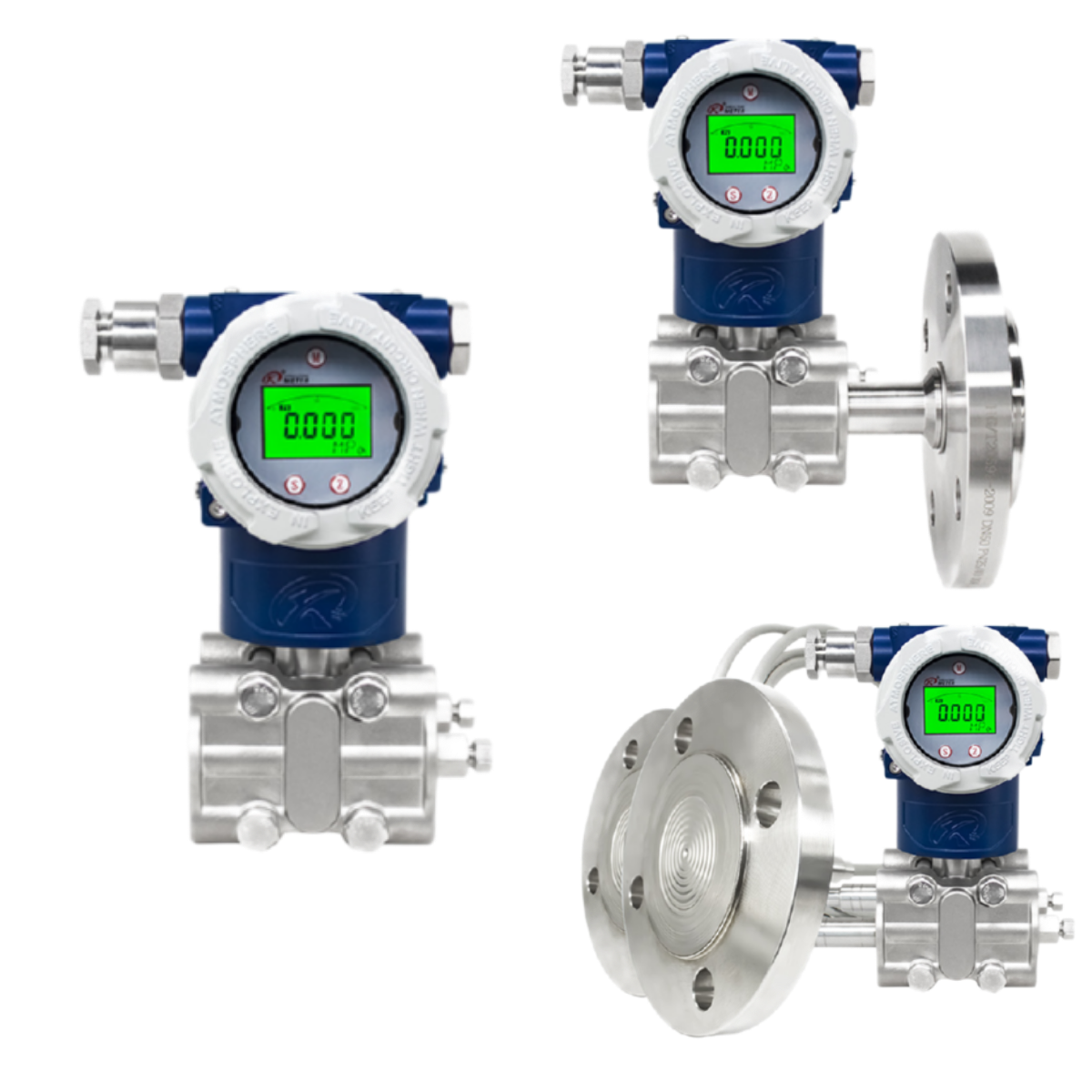

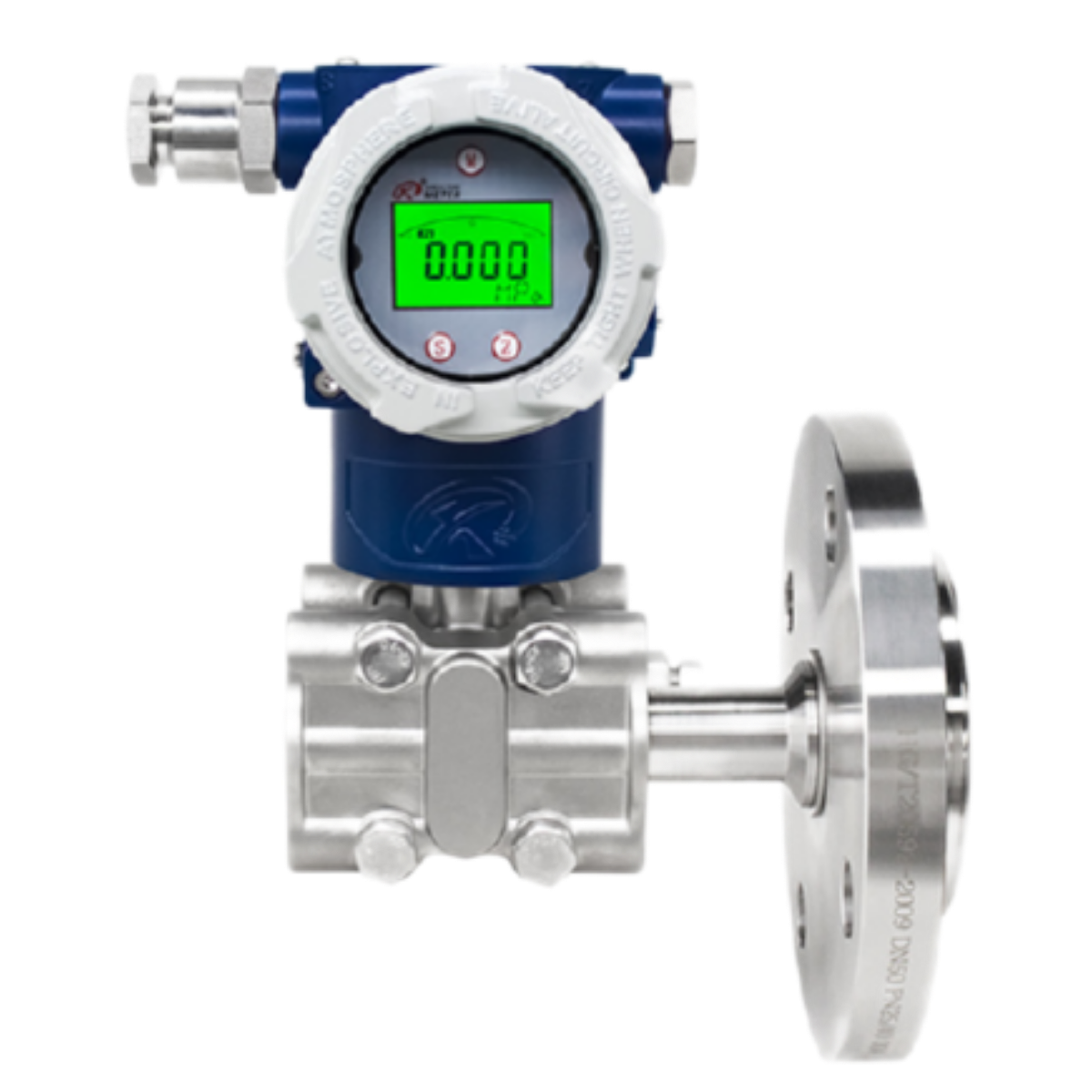

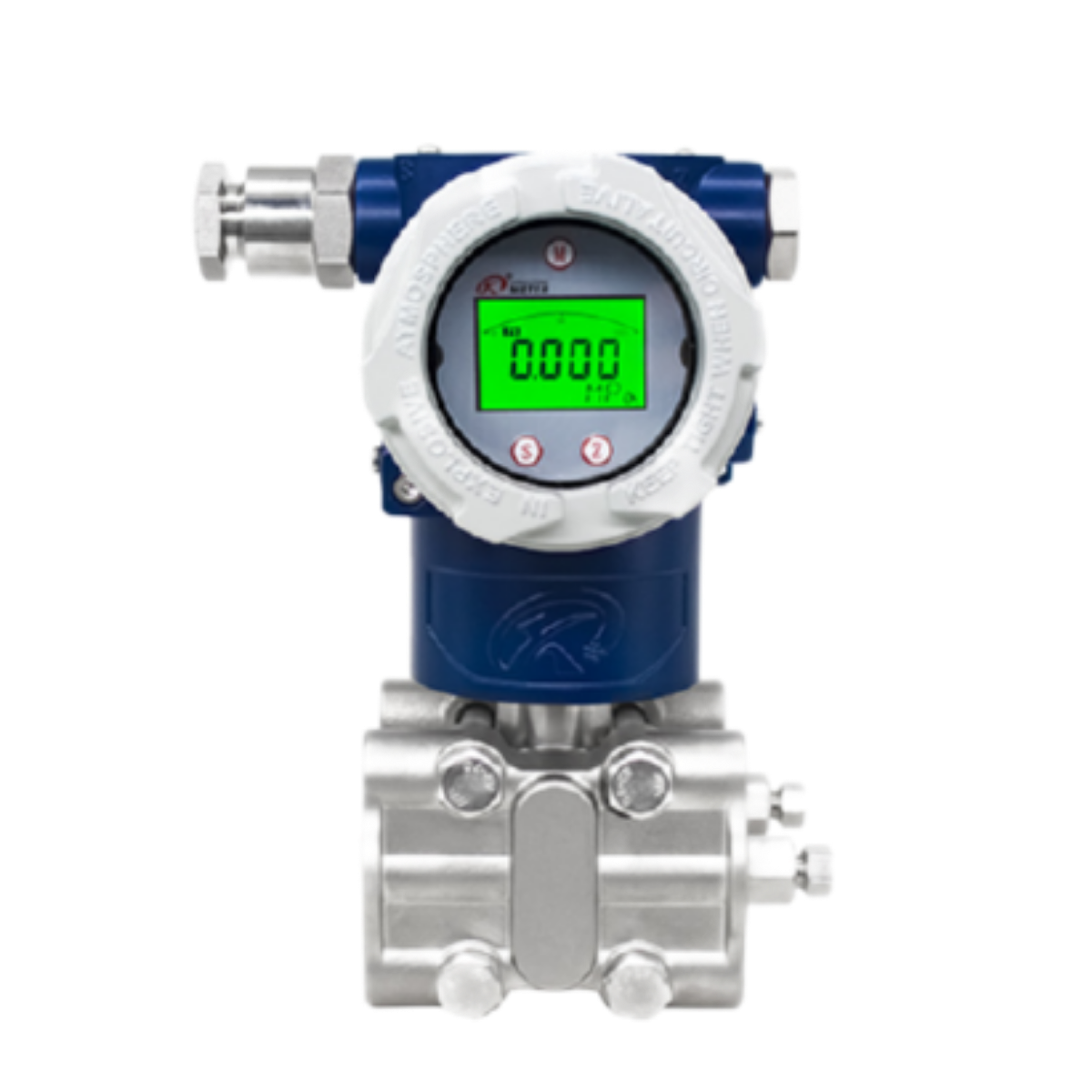

Transmisor de Presión Diferencial QYB401: precisión alemana en sensor de silicio monocristalino
El QYB401 es un transmisor de presión diferencial de alta precisión, construido con un sensor de silicio monocristalino fabricado con tecnología MEMS alemana. Su estructura de doble diafragma, combinada con un módulo inteligente de compensación de presión estática y temperatura, entrega una medición estable y repetible incluso bajo variaciones exigentes de presión estática y temperatura en planta.
Es la referencia adecuada para medir presión diferencial y presión absoluta de líquidos, gases y vapores, y para inferir nivel y caudal cuando se combina con un elemento primario (placa de orificio, tobera, etc.).
Características principales
- Precisión de hasta ±0.05% F.S. (también disponible en ±0.075% F.S. y ±0.1% F.S.), con sensor monocristalino de silicio de grado alemán.
- Diafragma doble con protección contra sobrecarga; resiste sobrepresión puntual de hasta 42 MPa.
- Compensación inteligente de presión estática y temperatura que minimiza el error total en sitio.
- Estabilidad a largo plazo de ±0.1% del span cada 10 años.
- Salida 4-20 mA con protocolo HART, o versiones digitales RS485 / Fieldbus Foundation (FF).
- Configuración remota o local mediante HART, RS485 o los botones del panel frontal.
- Grado de protección IP65 / IP67, con versión antiexplosión disponible.
- Carcasa en aleación de aluminio (pintura epóxica) o en acero inoxidable, para ambientes industriales exigentes.
Especificaciones técnicas
| Medio de medición | Líquidos, gases o vapores |
|---|---|
| Tipo de medición | Presión diferencial / presión absoluta |
| Salida | 4~20 mA + HART / RS485 / FF |
| Rango | (0~0.6) kPa hasta (0~30) kPa~3 MPa, turndown hasta 10:1 |
| Precisión | ±0.05% F.S. / ±0.075% F.S. / ±0.1% F.S. |
| Estabilidad a largo plazo | ±0.1% del span / 10 años |
| Temperatura de proceso | -40 ~ 125 °C |
| Temperatura ambiente | -40 ~ +85 °C (-20 ~ +65 °C con display) |
| Diafragma de aislamiento | SS316L / Hastelloy C-276 / Tantalio / Overgild |
| Conexión de proceso | SS304 / SS316L |
| Conexión eléctrica | Prensaestopa M20*1.5, bloque de terminales para cable de 0.5~2.5 mm² |
| Rosca | NPT1/2F, NPT1/2M, G1/2M, M20*1.5F |
| Grado de protección | IP65, IP67 (versión antiexplosión) |
| Peso | 2.6 kg (sin soporte de montaje ni accesorios de conexión) |
Consulta la ficha técnica completa en PDF (más abajo) para ver todos los rangos, efectos de temperatura ambiente, sobrevoltaje y dimensiones detalladas.
Aplicaciones
- Medición de presión y nivel en tanques de almacenamiento e industria petroquímica y de refinación.
- Medición de caudal por presión diferencial junto con placas de orificio u otros elementos primarios en tuberías.
- Distribución de gas ciudad y generación eléctrica, donde se exige alta estabilidad y precisión.
- Industria de pulpa y papel: presión de hornos y medición de presión negativa.
- Equipos mecánicos y construcción naval, para control estricto de presión, flujo y nivel.
¿Por qué comprar tu TRQYB401 con Ingemetrix SAS?
En Ingemetrix SAS te asesoramos en la selección del rango, la conexión a proceso, el material del diafragma y el protocolo de comunicación adecuados para tu aplicación. Contáctanos para cotización, disponibilidad y soporte técnico especializado en instrumentación de presión, nivel y flujo.
